Technische Keramik

Linearführungen

Keramische Linearführungen bewähren sich in zunehmendem Maße in vielen Bereichen der Industrie. Ob im Präzisionsmaschinenbau, beim Einsatz im Vakuum-, Reinraum- oder Magnetfeldbereich, bei medizinischen Geräten, in der Kryotechnik wie auch bei Maschinen zur Halbleiterherstellung die herausragenden Eigenschaften der eingesetzten keramischen Werkstoffe, in Kombination mit hoher Präzision, eröffnen völlig neue Möglichkeiten. Linearführungen aus Technischer Keramik haben die besondere Fähigkeit, unter Mangelschmierungsbedingungen, oder gar im Trockenlauf zu operieren.

Linearführungen TKL-R

Standardisierte Linearführung mit Wälzkörpern (Kugeln oder Rollen). Erhältlich in zahlreichen Werkstoffkombinationen. Unser Werkstoffstandard für Führungen ist Zirkonoxid. Wälzkörper sind wahlweise aus Siliziumnitrid oder Zirkonoxid, die Käfige sind aus verschiedenen Kunststoffen oder Metallen.

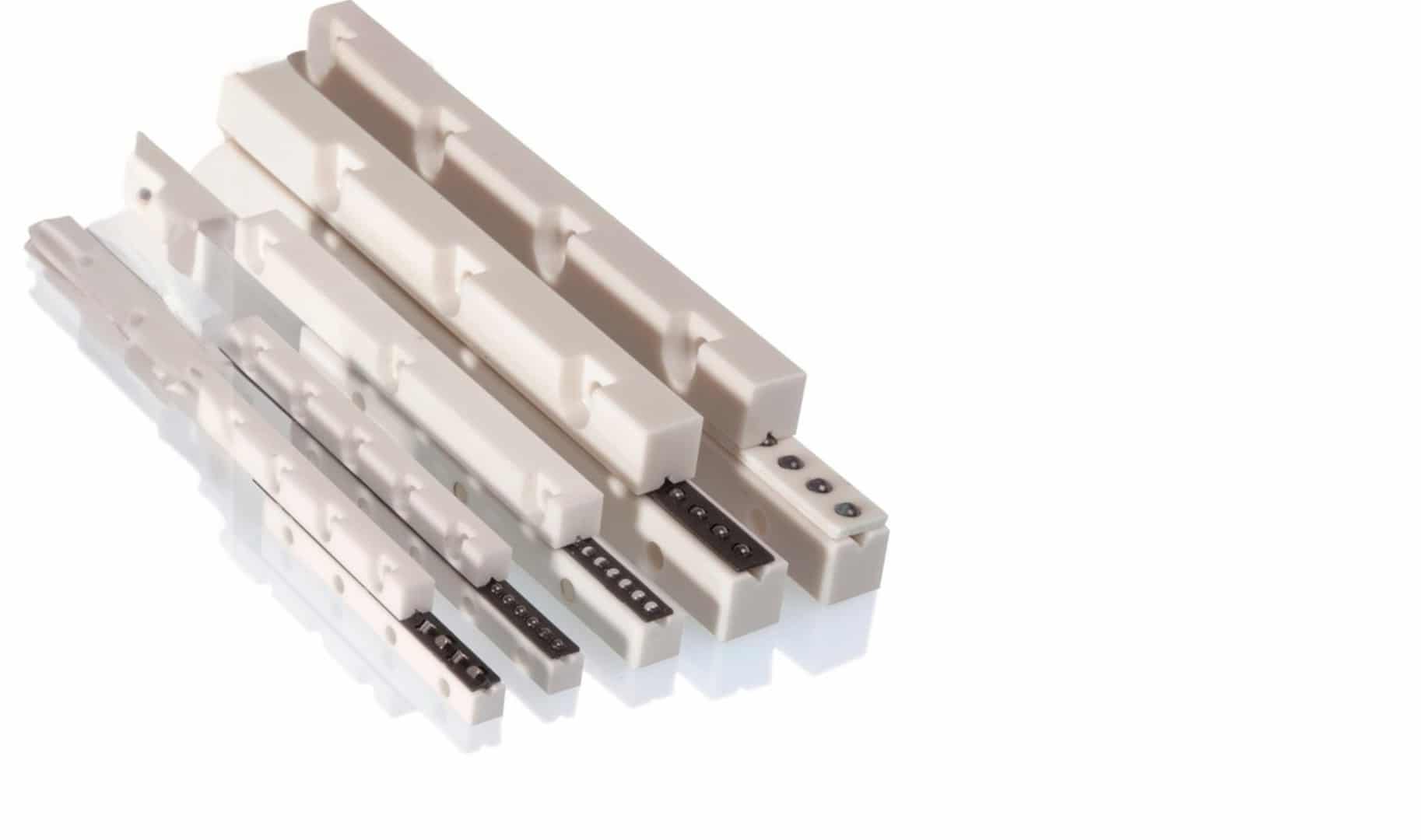

Bei der vollkeramischen Linearführung wird ein keramischer Käfig mit gehaltenen Kugeln eingesetzt. Diese ist ab Größe 3 lieferbar.
Geeignet für den Einsatz bei Temperaturbereichen > 250° C.

Austauschbar mit den meisten handelsüblichen Linearführungen aus Metallen.

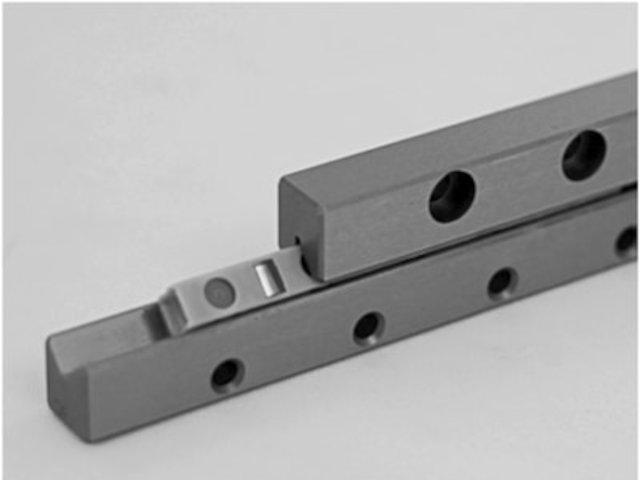

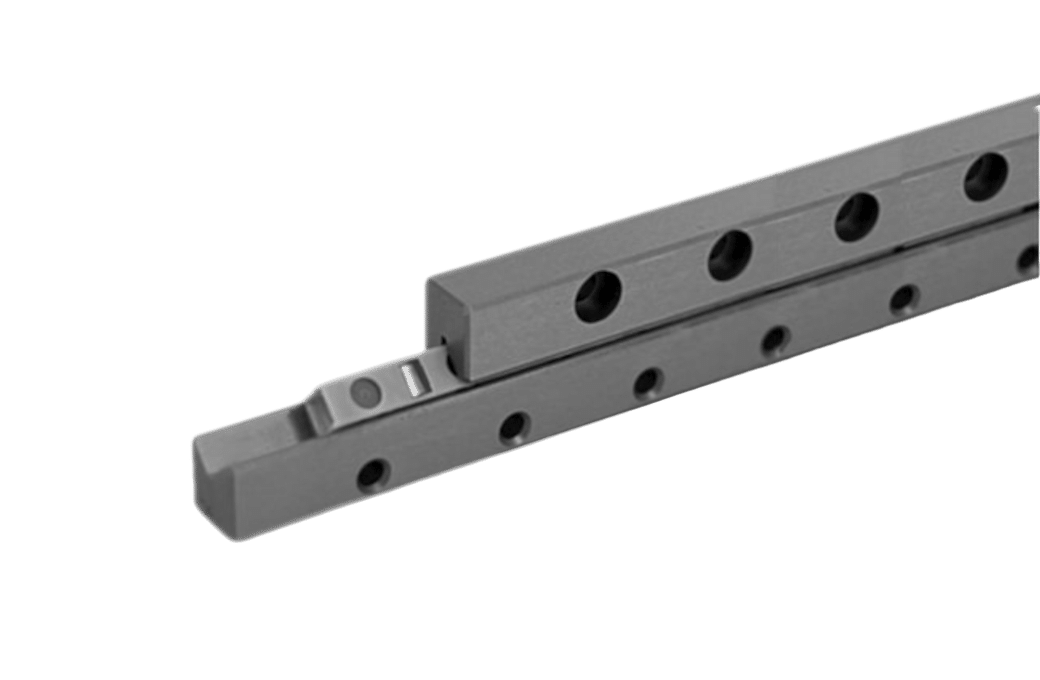

Die TKL-R Serie ist außerdem als Hybridvariante erhältlich. Die Führungen sind aus Stahl oder Edelstahl, die Wälzkörper aus technischer Keramik.
Hybridführungssysteme werden häufig als Substitution existierender Führungen herangezogen, finden aber auch in neuen Anlagen zunehmend Anwendung:

Höhere Lebensdauer, als Linearführungen aus Stahl bei identischer Anwendung (Total Cost of Ownership), was zu höheren Wartungsintervallen und damit zu reduzierten Stillstandszeiten (Down Times) führt.
Die keramischen Wälzkörper besitzen keine Affinität zu den Führungsschienen aus Stahl, wodurch Losbrechmomente nach längeren Standzeiten stark reduziert sind.
Verbesserte Notlaufeigenschaften unter Mangelschmierungszuständen.
Kostengünstiger, als vollkeramische Führungen

Für die Hybridsysteme werden ausschließlich Qualitätsschienen europäischer Hersteller verwendet.

Bei der vollkeramischen Linearführung wird ein keramischer Käfig mit gehaltenen Kugeln eingesetzt. Diese ist ab Größe 3 lieferbar.
Geeignet für den Einsatz bei Temperaturbereichen > 250° C.

Austauschbar mit den meisten handelsüblichen Linearführungen aus Metallen.

Die TKL-R Serie ist außerdem als Hybridvariante erhältlich. Die Führungen sind aus Stahl oder Edelstahl, die Wälzkörper aus technischer Keramik.
Hybridführungssysteme werden häufig als Substitution existierender Führungen herangezogen, finden aber auch in neuen Anlagen zunehmend Anwendung:

Höhere Lebensdauer, als Linearführungen aus Stahl bei identischer Anwendung (Total Cost of Ownership), was zu höheren Wartungsintervallen und damit zu reduzierten Stillstandszeiten (Down Times) führt.
Die keramischen Wälzkörper besitzen keine Affinität zu den Führungsschienen aus Stahl, wodurch Losbrechmomente nach längeren Standzeiten stark reduziert sind.
Verbesserte Notlaufeigenschaften unter Mangelschmierungszuständen.
Kostengünstiger, als vollkeramische Führungen

Für die Hybridsysteme werden ausschließlich Qualitätsschienen europäischer Hersteller verwendet.

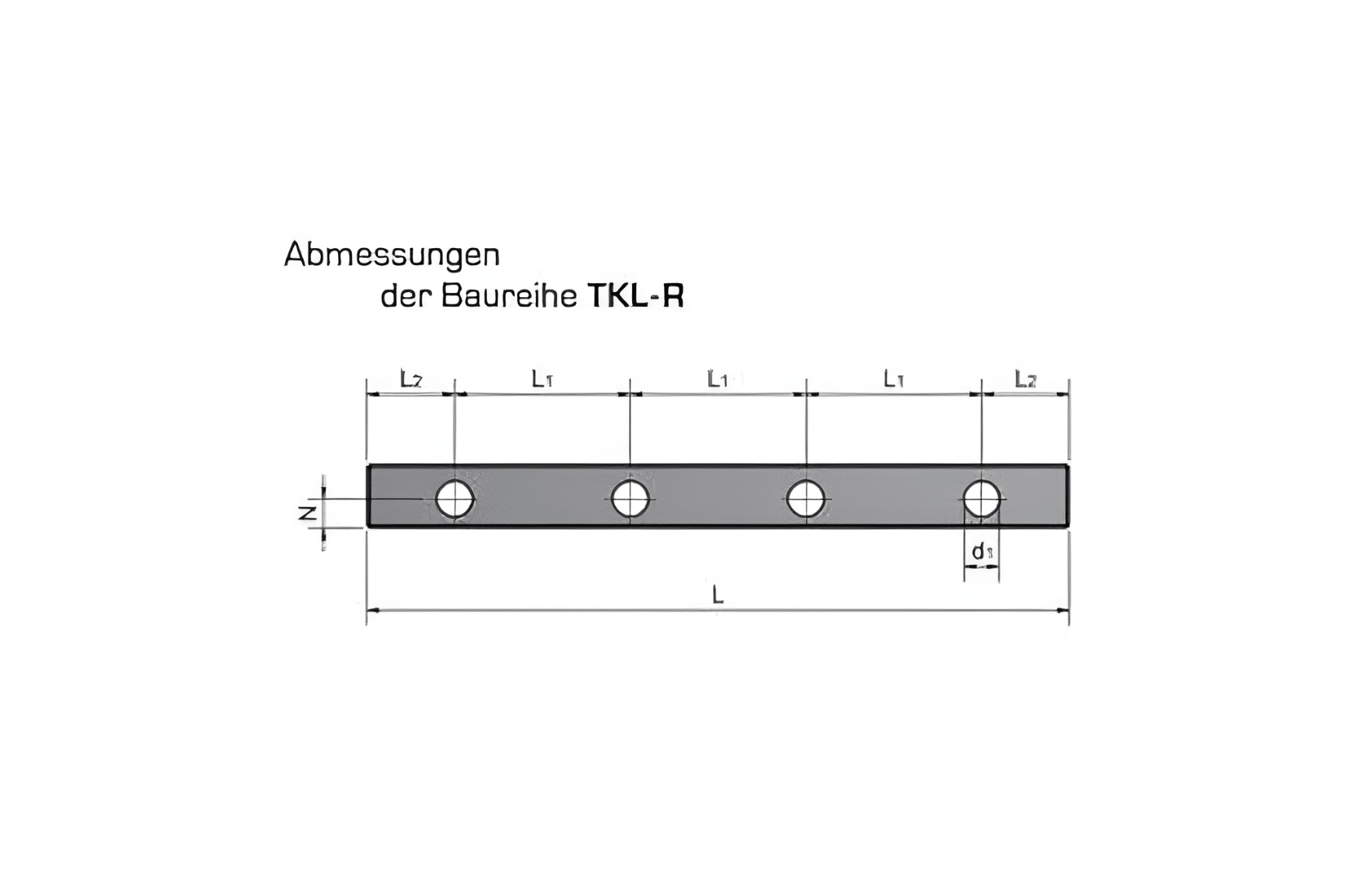

Abmessungen der TKL-R Baureihe

Keramik Linearführungen nach Kundenspezifikation

Selbstverständlich liefern wir Ihnen auch Linearführungen nach Ihren Vorgaben und Ihren Werkstoffwünschen. Sprechen Sie uns an.
